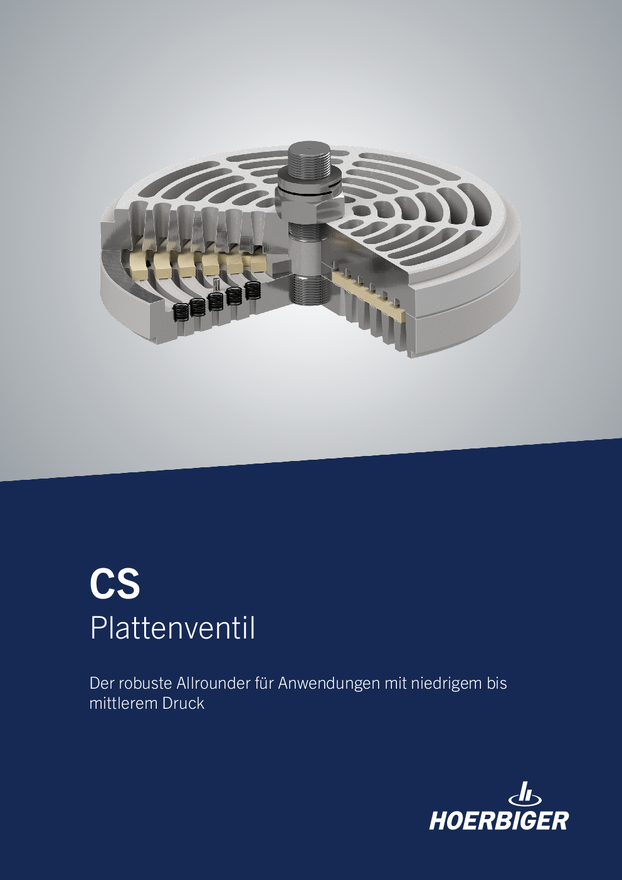

CS - Plattenventil
Der robuste Allrounder für niedrige bis mittlere Druckanwendungen
Bewährtes Design mit maßgeschneiderten Funktionen
Das CS - Plattenventil ist ein Plattenventil für Nieder- bis Mitteldruckanwendungen. Dank seiner nichtmetallischen Ventilplatte aus schlagfestem Polymer ist das CS - Plattenventil ein robuster Allrounder für ein breites Anwendungsspektrum, wie z.B. in der Chemie, Petrochemie, bei technischen Gasen und der Wasserstofferzeugung durch Elektrolyseure. Der optional erhältliche, von HOERBIGER entwickelte Hochleistungspolymerwerkstoff HP ermöglicht den Einsatz des CS - Plattenventils auch in kryogenen Anwendungen wie z.B. LNG Boil-off. Großzügig gestaltete Strömungskanäle und konisch gefräste Sitze und Abdeckungen bieten eine hohe Toleranz gegen Verstopfung. Tribologische Optimierung für schmierungsfreien Betrieb und wasserstoffverträgliche Werkstoffe sorgen für einen sicheren Betrieb in H2-Verdichtungssystemen.
Dank der einfachen, aber robusten Konstruktion mit nur einem beweglichen Dichtelement gewährleisten CS - Plattenventile eine einfache und kostengünstige Wartung und eine hohe Lebensdauer.
- Bewährtes Design
- Überlegene Leistung
- Zuverlässig und langlebig
- Einfache Wartung
- Hauptanwendung:
- Chemie, Petrochemie, Technische Gase, Wasserstoff
- Drehzahl des Verdichters:
- 800 U/min maximal
- Schmierung:
- gleitmittel und Nicht-Gleitmittel
- Maximaler Auslassdruck:
- 60 Bara
- Maximaler Ansaugdruck:
- 1 Bara
- Temperaturbereich:
- -40°C bis 230°C (PEEK)
-50°C bis 160°C (PA)
-160°C bis 230°C (HP) - Mol Gewicht:
- 2 - 50 g/mol
- Durchmesser des Ventiltyps:
- 67 mm - 310 mm
CS - Plattenventil garantiert überlegene Leistung
Das CS-Ventil hat seine Zuverlässigkeit und Langlebigkeit in mehr als 1000 Prozessgasanwendungen weltweit unter Beweis gestellt.
Vorteile auf einen Blick
- Ventilplatte aus faserverstärktem Polymer
- Tribologisch optimiert
- Breite Strömungskanäle
- Konisch gefräste Sitze und Abdeckungen
- Um ein Vielfaches höhere Schlagzähigkeit als Stahl
- Geeignet für geschmierte und ungeschmierte Kompression
- Hohe Toleranz gegen Verstopfung
- Einzelnes bewegliches Dichtelement
- Einfache Montage
Einfache und schnelle Reparatur
Ventilsitz/Platten-Dichtflächen optimiert für niedrige Drücke
Minimierte Leckagen
- Entwickelt für hohe dynamische Belastungen in Ventilkonfigurationen mit großem Hub
- Reduziert Adhäsionskräfte durch Flüssigkeiten
Vermeidet Verzögerungen beim Schließen des Ventils
Minimierte Leckagen
Widerstandsfähigkeit gegen Wasserstoffversprödung
Einfache und schnelle Reparatur
